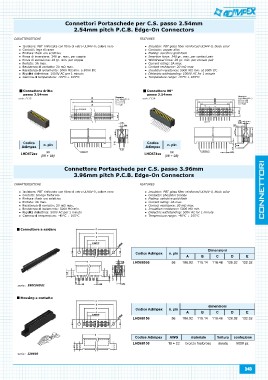

P. 243
Connettori Portaschede per C.S. passo 2.54mm
2.54mm pitch P.C.B. Edge-On Connectors
CARATTERISTICHE FEATURES
Isolatore: PBT rinforzato con fibra di vetro UL94V-0, colore nero Insulator: PBT glass fiber reinforced UL94V-0, black color
Contatti: lega di rame Contacts: copper alloy
Finitura: flash oro selettivo Plating: selective gold flash
Forza di inserzione: 340 gr. max. per coppia Insertion force: 340 gr. max. per contact pair
Forza di estrazione: 28 gr. min. per coppia Withdrawal force: 28 gr. min. per contact pair
Portata: 3A max. Current rating: 3A max.
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max.
Resistenza di isolamento: 5000 MΩ min. a 500V DC Insulation resistance: 5000 MΩ min. at 500V DC
Rigidità dielettrica: 1000V AC per 1 minuto Dielectric withstanding: 1000V AC for 1 minute
Gamma di temperatura: -55°C ÷ 105°C Temperature range: -55°C ÷ 105°C
Connettore dritto Connettore 90°
passo 2.54mm passo 2.54mm
serie: EC1S serie: EC1R
Codice n. pin Codice n. pin
Adimpex xx Adimpex xx
LHD672xx LHD674xx
(06 ÷ 98) (06 ÷ 98)
Connettore Portaschede per C.S. passo 3.96mm
3.96mm pitch P.C.B. Edge-On Connectors
CARATTERISTICHE FEATURES
Isolatore: PBT rinforzato con fibra di vetro UL94V-0, colore nero Insulator: PBT glass fiber reinforced UL94V-0, black color
Contatti: bronzo fosforoso Contacts: phosphor bronze
Finitura: flash oro selettivo Plating: selective gold flash
Portata: 3A max. Current rating: 3A max.
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max.
Resistenza di isolamento: 5000 MΩ min. Insulation resistance: 5000 MΩ min.
Rigidità dielettrica: 500V AC per 1 minuto Dielectric withstanding: 500V AC for 1 minute
Gamma di temperatura: -40°C ÷ 105°C Temperature range: -40°C ÷ 105°C
Connettore a saldare
Codice Adimpex n. pin A Dimensioni E
LHD68056 56 106.92 BCD 132.32
115.14 118.48 126.02
serie: 53EC3GDS1 Codice Adimpex n. pin A dimensioni E
Housing e contatto LHD68156 56 106.92 BCD 132.32
115.14 118.48 126.02
serie: I39608
Codice Adimpex AWG materiale finitura confezione
LHD68100 18 ÷ 22 bronzo fosforoso dorata 5000 pz.
243
