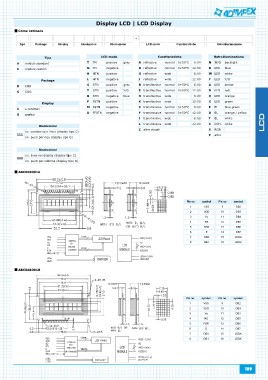

Page 189 - Catalogo Adimpex 2016

Display LCD | LCD Display

Come ordinare

-

Tipo Package Display Risoluzione Risoluzione LCD mode Caratteristiche Retroilluminazione

Tipo LCD mode Caratteristiche Retroilluminazione
A modulo standard N W/O backlight
C modulo custom T TN positive grey A reflective normal 0÷50°C 6:00 B LED blue
W LED white
N TN negative grey D reflective normal 0÷50°C 12:00 Y LED Y/G
Y/G A LED amber
H HTN positive blue G reflective wide 6:00 R LED red
O LED orange
Package L HTN negative J reflective wide 12:00 G LED green
E EL blue green
B COB G STN positive B transflective normal 0÷50°C 6:00 D EL orange / yellow
G COG T EL white
Y STN positive E transflective normal 0÷50°C 12:00 C CCFL white
S RGB
B STN negative H transflective wide 6:00 Z altro

Display F FSTN positive K transflective wide 12:00
C a caratteri
G grafico M FSTN negative C transmissive normal 0÷50°C 6:00

D FFSTN negative F transmissive normal 0÷50°C 12:00

I transmissive wide 6:00

Risoluzione L transmissive wide 12:00

no. caratteri per linea (display tipo C) Z altre visuali
111

no. punti per riga (display tipo G)

Risoluzione
no. linee nel display (display tipo C)
222
no. punti per colonna (display tipo G)

ABC008001A

Pin no symbol Pin no symbol
1 VSS 9 DB2
2 VDD 10 DB3
3 Vo 11 DB4
4 RS 12 DB5
5 R/W 13 DB6
6 E 14 DB7
7 DB0 15 LEDA
8 DB1 16 LEDK

ABC008001B

Pin no symbol Pin no symbol
1 VSS 9 DB2
2 VDD 10 DB3
3 Vo 11 DB4
4 RS 12 DB5
5 R/W 13 DB6
6 E 14 DB7
7 DB0 15 LEDA
8 DB1 16 LEDK
