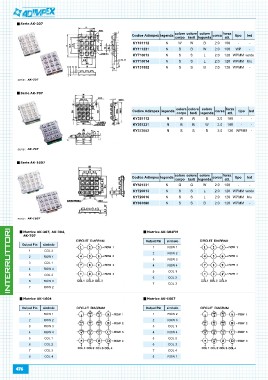

Serie AK- 0

Codice Adimpex legenda colore colore colore corsa forza tipo led
corpo tasti legenda att.

KY101112 N W W B 2.0 100 - -

KY111221 N B B W 2.0 100 WP -

KY710013 N S S L 2.0 120 WPMM verde

KY710014 N S S L 2.0 120 WPMM blu

KY131552 N S S B 2.0 120 WPMM -

serie: AK- 0
Serie AK- 0

Codice Adimpex legenda colore colore colore corsa forza tipo led
corpo tasti legenda att.

KY351112 N WW B 2.0 100 - -

KY351221 N B B W 2.0 100 - -

KY372552 N S S B 2.0 120 WPMM -

serie: AK- 0
Serie AK-160

Codice Adimpex legenda colore colore colore corsa forza tipo led
corpo tasti legenda att.

KY501331 N G G W 2.0 100 - -

KY720013 N S S L 2.0 120 WPMM verde

KY720016 N S S L 2.0 120 WPMM blu

KY631680 N S S B 2.0 120 WPMM -

serie: AK-160

Matrice AK- 0 AK-304 Matrice AK-304FM
AK- 0

Output Pin simbolo Output Pin simbolo
1 COL 2 1 ROW 1
2 ROW 1 2 ROW 2
3 COL 1 3 ROW 3
4 ROW 4 4 ROW 4
5 COL 3 5 COL 1
6 ROW 3 6 COL 2
7 ROW 2 7 COL 3

Matrice AK-1604 Matrice AK-160

Output Pin simbolo Output Pin simbolo
1 ROW 1 1 ROW 2
2 ROW 2 2 ROW 3
3 ROW 3 3 COL 1
4 ROW 4 4 ROW 4
5 COL 1 5 COL 2
6 COL 2 6 COL 3
7 COL 3 7 COL 4
8 COL 4 8 ROW 1
