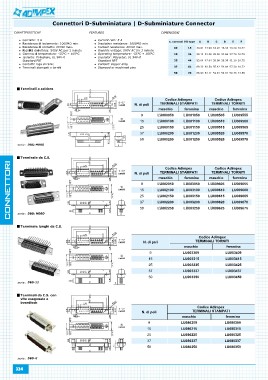

Page 324 - Catalogo Adimpex 2016

Connettori D-Subminiatura | D-Subminiature Connector

CARATTERISTICHE FEATURES DIMENSIONI

Corrente: 3 A Current rate: 3 A n. contatti HD type A B C D E F
Resistenza di isolamento: 1000MΩ min. Insulation resistance: 1000MΩ min. 09 15 30.81 24.99 16.92 16.33 19.20 10.72
Resistenza di contatto: 20mΩ max. Contact resistance: 20mΩ max. 15 26 39.14 33.32 25.50 24.66 27.70 10.72
Rigidità dielettrica: 500V AC per 1 minuto Dieletric voltage: 500V AC for 1 minute 25 44 53.04 47.04 38.96 38.38 41.10 10.72
Gamma di temperatura: -55°C ÷ 105°C Operating temperature: -55°C ÷ 105°C 37 62 69.32 63.50 55.42 54.84 57.30 10.72
Isolante: Poliestere, UL 94V-0 Insulator: Polyester, UL 94V-0 50 78 66.93 61.11 52.81 52.81 52.43 13.56
Standard PBT Standard PBT
Contatti: lega di rame Contact: copper alloy
Terminali stampati o torniti Stamped or machined pins

Terminali a saldare N. di poli Codice Adimpex Codice Adimpex
TERMINALI STAMPATI TERMINALI TORNITI
serie: DBS; MDBS 9
Terminale da C.S. 15 maschio femmina maschio femmina
25
serie: DBD; MDBD 37 LU000050 LU001050 LU009505 LU009555
Terminale lunghi da C.S. 50
LU000100 LU001100 LU009510 LU009560
serie: DBD-12
Terminali da C.S. con LU000150 LU001150 LU009515 LU009565
vite esagonale e
boardlock LU000200 LU001200 LU009520 LU009570

serie: DBD-G LU000250 LU001250 LU009525 LU009575

324 N. di poli Codice Adimpex Codice Adimpex
TERMINALI STAMPATI TERMINALI TORNITI
9
15 maschio femmina maschio femmina
25
37 LU002050 LU003050 LU009605 LU009655
50
LU002100 LU003100 LU009610 LU009660

LU002150 LU003150 LU009615 LU009665

LU002200 LU003200 LU009620 LU009670

LU002250 LU003250 LU009625 LU009675

N. di poli Codice Adimpex
TERMINALI TORNITI
9
15 maschio femmina
25
37 LU003309 LU003409
50
LU003315 LU003415

LU003325 LU003425

LU003337 LU003437

LU003350 LU003450

N. di poli Codice Adimpex
TERMINALI STAMPATI
9
15 maschio femmina
25
37 LU080209 LU080309
50
LU080215 LU080315

LU080225 LU080325

LU080237 LU080337

LU080250 LU080350
