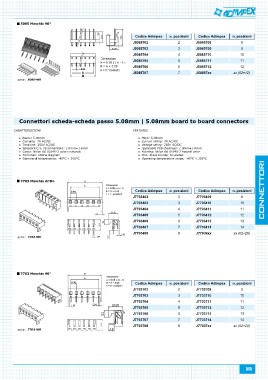

Page 313 - Catalogo Adimpex 2016

5085 Maschio 90° Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 5085-WR J5085702 2 J5085708 8
J5085703 3 J5085709 9
J5085704 4 J5085710 10
J5085705 5 J5085711 11
J5085706 6 J5085712 12
J5085707 7 J50857xx
xx (02÷12)

Connettori scheda-scheda passo 5.08mm | 5.08mm board to board connectors

CARATTERISTICHE FEATURES

Passo: 5.08mm Pitch: 5.08mm
Corrente: 7A AC/DC Current rating: 7A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Spessore C.S. raccomandato: 1.0mm÷1.6mm Applicable PCB thickness: 1.0mm÷1.6mm
Corpo: Nylon 66 UL94V-2 colore naturale Housing: Nylon 66 UL94V-2 natural color
Terminali: ottone stagnati Pins: brass bronze, tin plated
Gamma di temperatura: -40°C ÷ 105°C Operating temperature range: -40°C ÷ 105°C

7703 Maschio dritto Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 7703-WV J7703402 2 J7703409 9
J7703403 3 J7703410 10
J7703404 4 J7703411 11
J7703405 5 J7703412 12
J7703406 6 J7703413 13
J7703407 7 J7703414 14
J7703408 8 J77034xx
xx (02÷20)

7703 Maschio 90° Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 7703-WR J7703702 2 J7703709 9
J7703703 3 J7703710 10
J7703704 4 J7703711 11
J7703705 5 J7703712 12
J7703706 6 J7703713 13
J7703707 7 J7703714 14
J7703708 8 J77037xx
xx (02÷20)

313
