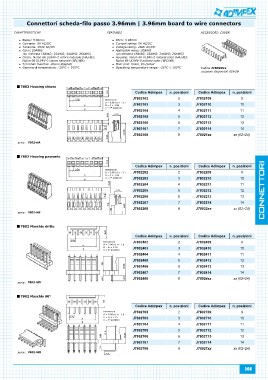

Page 305 - Catalogo Adimpex 2016

Connettori scheda-filo passo 3.96mm | 3.96mm board to wire connectors

CARATTERISTICHE FEATURES ACCESSORI: COVER

Passo: 3.96mm Pitch: 3.96mm Codice 029
Corrente: 5A AC/DC Current rating: 5A AC/DC posi ioni disponibili 02 28
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: 20AWG Applicable wires: 20AWG
su richiesta 18AWG 22AWG 24AWG 26AWG on demand 18AWG 22AWG 24AWG 26AWG
Corpo: Nylon 66 UL94V-2 colore naturale A Housing: Nylon 66 UL94V-2 natural color HA,H
Nylon 66 UL94V-0 colore naturale WV W Nylon 66 UL94V-0 natural color WV,WR
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -25°C ÷ 105°C Operating temperature range: -25°C ÷ 105°C

02 Housing chiuso

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J7802102 2 J7802109 9
J7802103 3 J7802110 10
J7802104 4 J7802111 11
J7802105 5 J7802112 12
J7802106 6 J7802113 13
J7802107 7 J7802114 14
J7802108 8 J 2 xx
xx (02÷2 )

serie: 2-

02 Housing passante

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J7802202 2 J7802209 9
J7802203 3 J7802210 10
J7802204 4 J7802211 11
J7802205 5 J7802212 12
J7802206 6 J7802213 13
J7802207 7 J7802214 14
J7802208 8 J 22xx
xx (02÷2 )

serie: 2-

02 Maschio dritto

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J7802402 2 J7802409 9
J7802403 3 J7802410 10
J7802404 4 J7802411 11
J7802405 5 J7802412 12
J7802406 6 J7802413 13
J7802407 7 J7802414 14
J7802408 8 J 2 xx
xx (02÷2 )

serie: 2-W

02 Maschio 90°

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J7802702 2 J7802709 9
J7802703 3 J7802710 10
J7802704 4 J7802711 11
J7802705 5 J7802712 12
J7802706 6 J7802713 13
J7802707 7 J7802714 14
J7802708 8 J 2 xx
xx (02÷2 )

serie: 2-W

305
